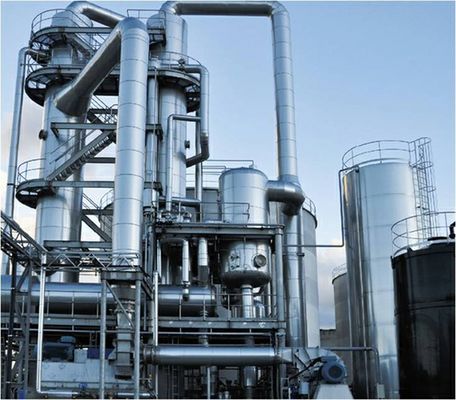

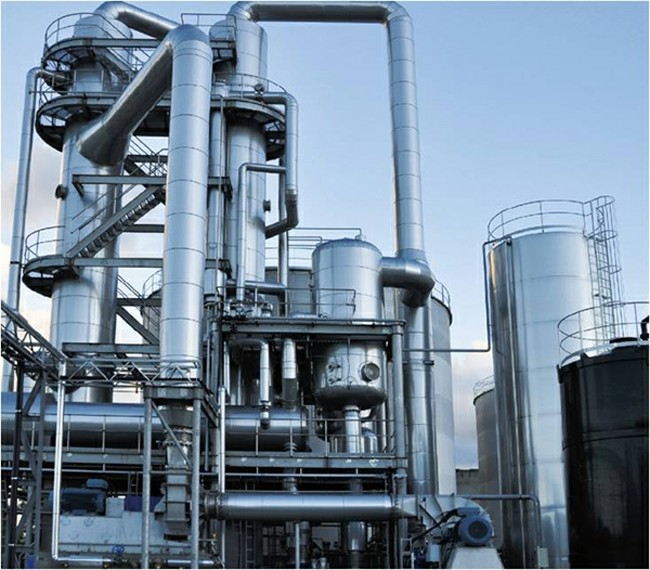

Sistema di cristallizzazione dell'evaporatore MVR singolo a idrossido di litio 4T/H
Progettato per batterie LiOH·H2O: concentrazione MVR a effetto singolo con cristallizzazione a circolazione forzata e movimentazione continua dei solidi.
Hanpu fornisce EPC chiavi in manoCristalizzazione dell'evaporatore MVRsistemi diidrossido di litio (LiOH·H2O)Questa linea MVR a effetto singolo è progettata per circa4 t/h di evaporazione*(dipendente dall'alimentazione), concentrando liquido di litio e producendo cristalli stabili e a bassa impurità.Evaporazione MVR,di peso superiore a 20 g/m2,Centrifughe a spinta, lavaggio a cristallo, elucidatura a condensaper ridurre al minimo l'energia e massimizzare la resa.
* La capacità dipende dalla concentrazione di alimentazione, dalla finestra di temperatura e dalle specifiche dei cristalli richiesti.
Le sfide di produzione che risolviamo
Un elevato consumo di vapore e OPEX, corrosione indotta da cloruro, scaling/fouling a elevate concentrazioni di LiOH, qualità del condensato non specificata e cinetica instabile della cristallizzazione.evaporazione a bassa temperatura, idraulica ottimizzata, selezione dei materiali (ad es.SS316L / Duplex 2205 / Titanio), eCIP/lavaggio onlineper mantenere stabile il trasferimento di calore.
Perché Hanpu?
|
Progettazione specifica per la chimica
|
Energia specifica bassa (MVR)
|
Consistenza in grado di batterie
|
Metallurgia resistente alla corrosione
|
Cosa otterrai con noi
- Completatopacchetto di processicon equilibrio calore e materiale eCAPEX/OPEXanalisi
- Effetto unicoEvaporatore MVRdimensionato per un carico di evaporazione di ~4 t/h
- Cristalizzatori a circolazione forzatacon controllo delle sementi per LiOH·H2O
- Centrifughe a spintaper scarico continuo e lavaggio a cristallo
- Sgombero/polito di condensato per il riutilizzo; automazione PLC/SCADA
Come funziona l'evaporatore MVR
L' idea principale:Il compressore aumenta la temperatura del vapore in modo che possa condensarsi sul lato dello scambiatore e far bollire più liquido, chiudendo così il circuito energetico.
- Evaporazione:Il liquido al litio viene riscaldato; parte dell'acqua si trasforma in vapore.
- Compressa:Un compressore meccanico (centrifugo/Roots) aumenta la pressione e la temperatura del vapore.
- Condensazione e calore:Il vapore compresso caldo si condensa sul lato di riscaldamento, fornendo calore latente per bollire più liquore.
- Riciclare:Il condensato viene raccolto per la lucidatura/riutilizzazione; la generazione di vapore continua con un minimo di vapore vivo.
- Controllo:compressore VFD, gestione ΔT, cicli di livello/pressione, eCIPmantenere il servizio stabile e basso livello di sporcizia.
Rispetto agli effetti a vapore, MVR riduce drasticamente la domanda di vapore fresco, abbassa la temperatura di funzionamento e migliora l'energia specifica per la concentrazione di liquido di litio.
Confronto delle prestazioni di evaporatori diversi
| Articolo |
Evaporatore a effetto singolo |
evaporatore multi-effetto |
Evaporatore TVR |
Evaporatore MVR |
| Consumo di energia |
Il consumo di energia è molto più elevato di altri, 1 tonnellata di acqua consumerà 1 tonnellata di vapore in teoria |
Risparmio energetico |
Base su evaporatore tradizionale multi-effetto, aggiunto un altro effetto, ma necessaria una maggiore pressione a vapore |
La tecnologia più economica per l'evaporatore, ma con un consumo di energia da 10 a 40 kWh |
| Spazio a pavimento |
Piccolo |
grande |
grande |
piccole |
| Fonti energetiche |
corrente elettrica, rete di tubi a vapore e caldaia |
corrente elettrica, rete di tubi a vapore e caldaia |
il vapore e l'energia, bisogno di rete di tubi di vapore e caldaia, bisogno di vapore ad alta pressione. |
elettricità, non hanno bisogno di rete di tubi, tutto il sistema di circolazione a circuito chiuso |
| Automazione |
Semi-automatico |
Funzionamento completamente automatico, evaporazione continua |
Funzionamento completamente automatico, evaporazione continua |
Funzionamento completamente automatico, evaporazione continua
|
Flusso tipico di processo
Clarificazione/filtrazione dei mangimi → Pre riscaldamento →Evaporazione MVR singolaper colpire i solidi →Cristalizzatori a circolazione forzata(controllo della semina e della residenza) →Centrifughe a spintascarico e lavaggio delle torte → asciugatrice/imballaggio (facoltativo) → riciclo del liquore materno → lucidatura e riutilizzo del condensato.
Flusso di lavoro di consegna
Alimentazione e obiettivi → Laboratorio/pilota (facoltativo) → Progettazione del processo e bilanciamento del calore → Ingegneria e fabbricazione dettagliate → Installazione e messa in servizio → Prova delle prestazioni e formazione → Strategia di manutenzione e ricambi
Applicazione
Lithium hydroxide from brine or hard-rock routes · Pre-concentration upstream of crystallization · Debottlenecking existing multi-effect lines · Condensate reuse and water saving · Materials & corrosion upgrades.
Domande frequenti
Se avete domande sul nostro sistema MVR LiOH singolo 4T/H, ecco le domande frequenti.Contattaci.
Q1: 4T/H si riferisce al tasso di evaporazione o alla produzione di cristalli?
Si riferisce a:impostazione di evaporazioneLa produzione netta di cristalli dipende dalla composizione dell'alimento, dai solidi bersaglio e dalle impostazioni del cristallizzatore.
D2: Quale metallurgia raccomanda per liquori ricchi di cloruro?
SelezioniamoSS316L / Duplex 2205 / Titanioper livello di cloruro, temperatura e ΔT. I materiali di guarnizione e di tenuta sono corrispondenti.
D3: Come si controllano le scaglie e l'inquinamento?
Una corretta gestione della velocità e della pellicola, ottimizzazione ΔT, selezione della superficie eCIP/lavaggio online- controllo delle sementi e della loro permanenza nel cristallizzatore per stabilizzare la distribuzione delle dimensioni dei cristalli.
D4: Questo MVR può adattare un treno di effetto esistente?
Sì, il singolo stadio MVR può eliminare gli effetti esistenti o funzionare autonomamente prima della cristallizzazione.
Parole chiave correlate
MVR idrossido di litio, cristallizzazione LiOH, cristallizzatore a circolazione forzata, centrifugatrice pusher, MVR a effetto singolo, lucidatura a condensa, LiOH a batteria, EPC chiavi in mano.
