Sminuzzatrice del sale iodizzato che lava l'attrezzatura di secchezza di raffinamento dell'imballaggio di intero sistema di produzione di sale
La linea di produzione di sale del lago sea è un insieme di attrezzatura che la nostra fabbrica ha sviluppato meticoloso per sale marino ed il sale crudi grezzi del lago.
La varia capacità è disponibile per il requisito differente del compratore (3-30t/h o su misura).
Il lavaggio tre è come segue:
Primo lavaggio della vite

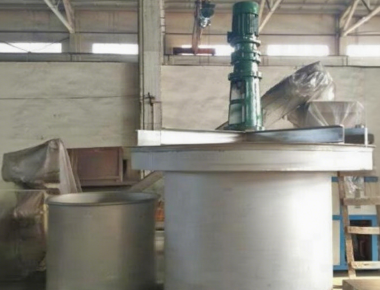

Lavaggio di mescolatura in piedi
Lavaggio a controcorrente
Tre che schiacciano sono come segue:
In primo luogo schiacciando
Schiacciare bagnato
Schiacciare asciutto
La combinazione in primo luogo di schiacciare, di schiacciare bagnato e di schiacciare asciutto notevolmente ha migliorato la qualità del sale. L'operazione di cui sopra è regolabile secondo le esigenze grezze degli utenti e del sale di qualità finita del sale.

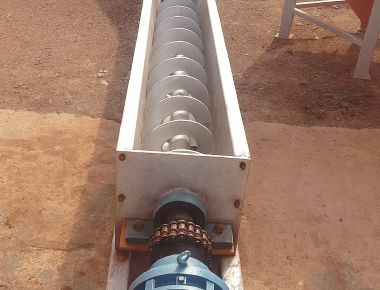

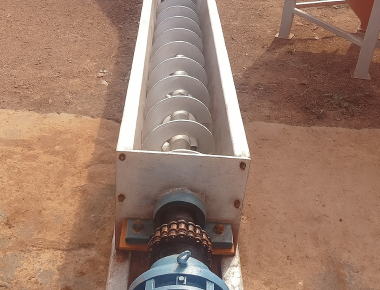

Vantaggi:
Finished ha l'elevata purezza, l'aspetto brillante, la liquidità libera e contenuto stabile dello iodio.
Con poche perdite, la perdita di NaCl è sotto 8%.
Consumo di energia ed investimento basso.
L'attrezzatura è facile da operare e mantiene.
La linea di produzione di sale comincia con sale crudo e consiste di quanto segue:

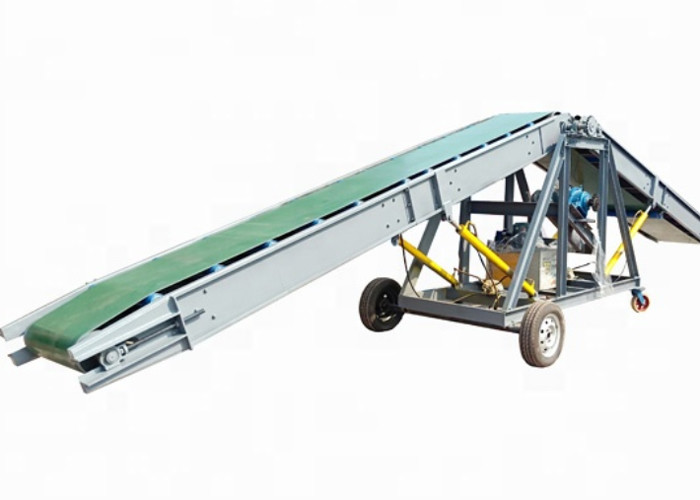

1. Dosatore del sale | 10. Carro armato della salamoia | 19. Nastro trasportatore |

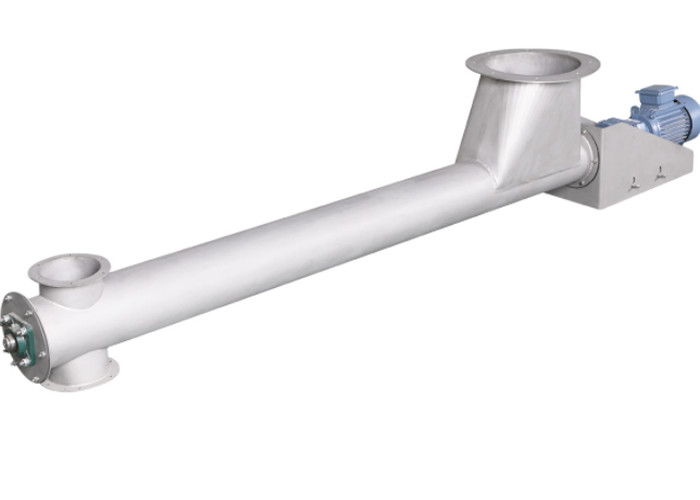

2. Trasportatore di vite razionato | 11. Addensatore | 20. Sacchi di cucito |
3. Macchina della cinghia di Pikcing | 12. Centrifuga | 21. Scala elettronica LCD |
4. separatore De-rivestente di ferro | 13. Trasportatore di vite | 22. Stufa a carbone di corrente d'aria calda della griglia della catena |

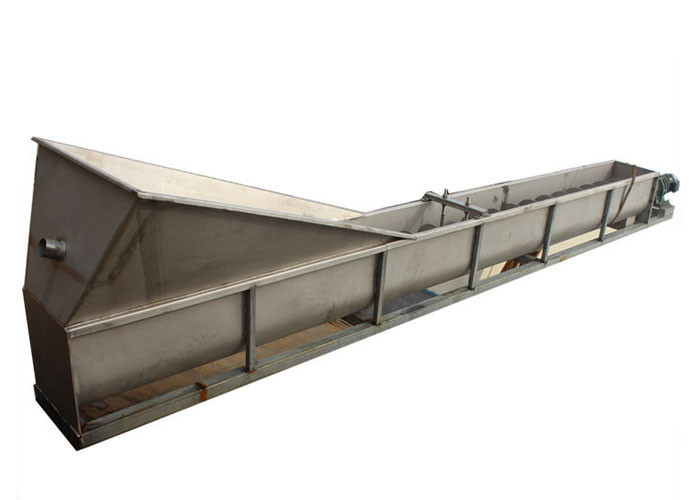

5. Rondella della vite | 14. Macchina addizionatrice dello iodio | 23. Macchina di scarico delle scorie |
6. Crsher del rotolo | 15. Essiccatore a letto fluidizzato di vibrazione | 24. Trasportatore di carbone |
7. Agitare il wahser del sale | 16. Depolverizzatore del ciclone | 25. Gabinetto di controllo elettrico |
8. Pompa dei residui | 17. Impianto di sgrassaggio allo spruzzo | 26. Macchina imballatrice |
9. Agitare carro armato | 18. Elevatore di secchio | ecc. |
Processo di raffinazione del sale
() Un'alimentazione cruda del sale (B) sale che lava & che macina (C) dosaggio degli additivi & del rivestimento (D) centrifugare (E) essiccazione (F) incollatura & condizionare (G) imballaggio (H) la salamoia ricicla
) Un sale crudo è alimentato al saltatore crudo del sale dal recinto per il bestiame o direttamente ha scaricato dallo scaricatore. Sotto questo saltatore c'è una disposizione dell'alimentatore. Questo alimentatore alimenta il materiale ad un trasportatore. Questo trasportatore ha separatori magnetici ad alimentazione ed ai punti di scarico per rimuovere i pezzi del ferro come i chiodi, i dadi - e - bulloni ed altri detriti magnetici. Il trasportatore scarica il sale crudo al dosatore del mulino bagnato.
B) le griglie bagnate del mulino e controllare la dimensione del prodotto ed inoltre rimuove solubile intrappolato nelle impurità granulose presenti nei cristalli crudi del sale. In questo processo il sale crudo è macinato con salamoia per raggiungere i risultati voluti. I residui del sale dal mulino bagnato cadono per gravità in un carro armato dei residui qui sotto. Nel carro armato dei residui più salamoia si aggiunge per effettuare la classificazione mediante veicolo fluido primaria. Lo straripamento del carro armato dei residui è portato ai bacini di decantazione. I residui del sale sono pompati al serbatoio di trattamento per classificazione mediante veicolo fluido principale. La salamoia di straripamento dal serbatoio di trattamento è presa in un chiarificatore per purificazione e riciclarla nuovamente dentro il sistema.
C) i residui del sale dal serbatoio di trattamento sono pompati ad un addensatore in cui i residui sono condizionati per la centrifuga. Ciò come carro armato a doppio scopo che inoltre porta la nostri classificazione mediante veicolo fluido come pure ispessimento secondari dei residui del sale. Questi residui poi sono alimentati alla centrifuga. Il dolce del sale dalla centrifuga è preso da un alimentatore di vite e l'acqua madre è scaricata al carro armato dei residui qui sotto,
D) il dolce del sale scaricato nell'alimentatore di vite è dosato con iodio e l'altro anti agente agglutinante additivo prima che sia portato all'essiccatore del letto fluido.
E) l'essiccatore del letto fluido è un'opzione internazionalmente accettata per l'essiccamento del dolce del sale. È un sistema iIntegrated che comprendono due sezioni per il riscaldamento e successivo raffreddando il prodotto. L'aria calda è fornita con l'aiuto del fan nel letto del sale per raggiungere la siccità richiesta del prodotto finito. L'aria ambientale è fornita nella sezione di raffreddamento per raffreddare il caldo può essere imballata in sacchi ed ha sigillato. Il sale dallo sbocco dell'essiccatore è portato su tramite un elevatore di secchio per l'incollatura e condizionare.

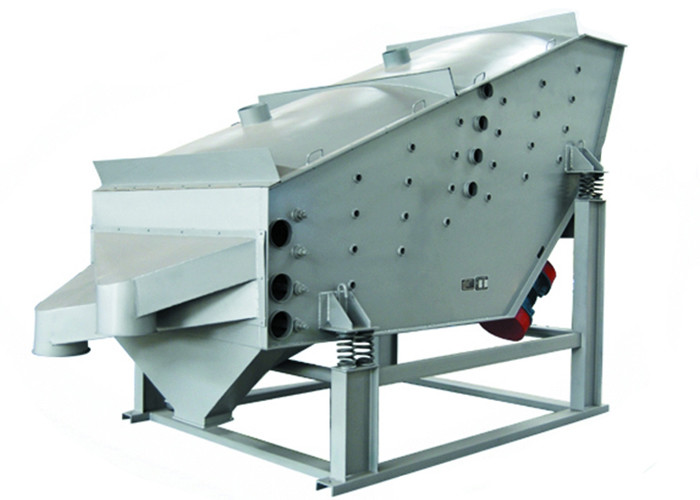

F) il sale asciutto dall'elevatore di secchio è alimentato ad uno schermo della girobussola. Di grande misura dallo schermo è inviato ad un mulino asciutto (mulino del perno) per riaffilare. Il prodotto graduato è alimentato al miscelatore affinchè condizionare lo renda proprietà e composizione a flusso libero o iImparting che possono essere richieste. L'uscita dal mulino asciutto è rispedita allo schermo per evitare tutta la miscelazione di di grande misura con il prodotto finito.
G) il prodotto finito dal miscelatore è immagazzinato in un silo. Questo silos alimenta le macchine imballatrici per imballare il prodotto finito per imballare la produzione 1 chilogrammo. a 50 chilogrammi. l'imballaggio in serie così può essere richiesto.
H) la salamoia della radura che trabocca dal chiarificatore è presa ad un carro armato della salamoia. Il fango che si sistema nel chiarificatore è iInto scaricato la vasca di sedimentazione. La salamoia dal carro armato della salamoia è pompata in un'intestazione della salamoia. Questa intestazione della salamoia distribuisce la salamoia ai tassi predeterminati ai vari carri armati. La salamoia dello scolo dal bacino di decantazione è recuperata e pompata da una pompa di trasferimento nuovamente dentro il processo. Il fango che si sistema al fondo dello stagno è rottamato e disposto fuori alle pentole del sale o a qualunque altro sito approvato.

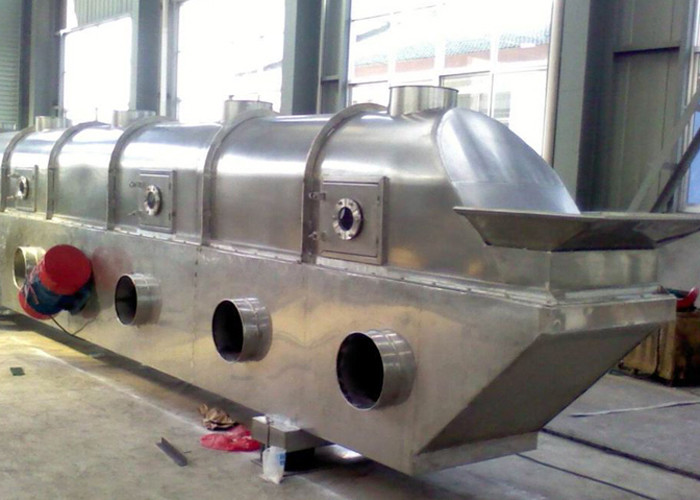

Caratteristiche divibrazione principali dell'essiccatore a letto fluidizzato
L'essiccatore di letto fluido di vibrazione di serie di HP è guidato con la forza di vibrazione causata dal motore di vibrazione. Il materiale in una direzione data nell'ambito dell'azione della forza di saltare in avanti, allo stesso tempo un tipo aria calda uniforme del letto del vento del panno in uno stato fluidificato di materiale, particelle materiali in contatto con l'aria calda completamente, processo intenso di trasferimento di massa e calore, l'alta efficienza termica, cavità nello stato della pressione negativa, aria umida sta esaurendo dal fan di progetto indotto, materiale secco sta esaurendo dalla disposizione del porto, in modo da raggiungere l'effetto ideale. Questa macchina è ampiamente usata nell'industria saliera dei materiali polverosi e granulari quale l'operazione di essiccamento, di raffreddamento e di umidificazione.
Specificazione più asciutta a letto fluidizzato di vibrazione
Modello | Area a letto fluidizzato (× di m. m) | Riferimento di evaporazione dell'acqua (kg/h) | Potere stimato (chilowatt) |
HP - 3 × 4,5 | 0,3 × 4,5 | 40 - 70 | 1,5 × 2 |
HP - 4 × 4,5 | 0,4 × 4,5 | 65 - 100 | 2,2 × 2 |
HP - 6 × 4,5 | 0,6 × 4,5 | 80 - 130 | 2,2 × 2 |
HP - 6 × 6,0 | 0,6 × 6,0 | 120 - 180 | 3,0 × 2 |
HP - 6 × 7,5 | 0,6 × 7,5 | 150 - 220 | 3,7 × 2 |
HP - 9 × 6,0 | 0,9 × 6,0 | 160 - 280 | 3,7 × 2 |
HP - 9 × 7,5 | 0,9 × 7,5 | 180 - 300 | 3,7 × 2 |
HP - 12 × 7,5 | 1,2 × 7,5 | 300 - 400 | 5,5 × 2 |
HP - 15 × 7,5 | 1,5 × 7,5 | 350 - 580 | 7,5 × 2 |
Diagramma di flusso di produzione di sale

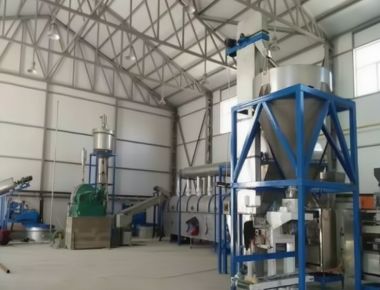

Installazione produttiva del cliente
