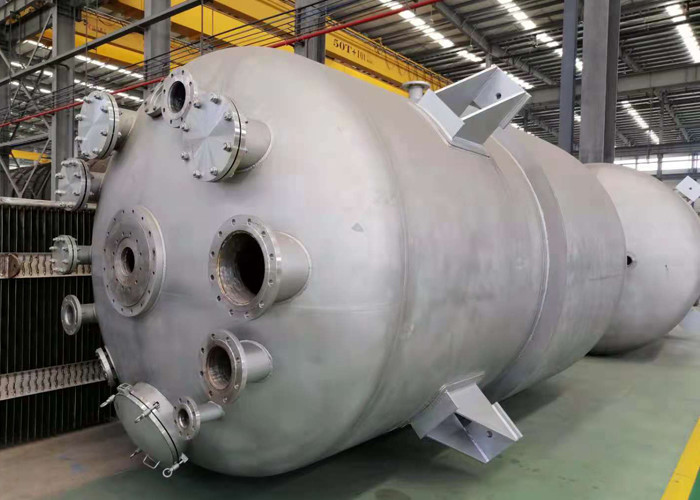

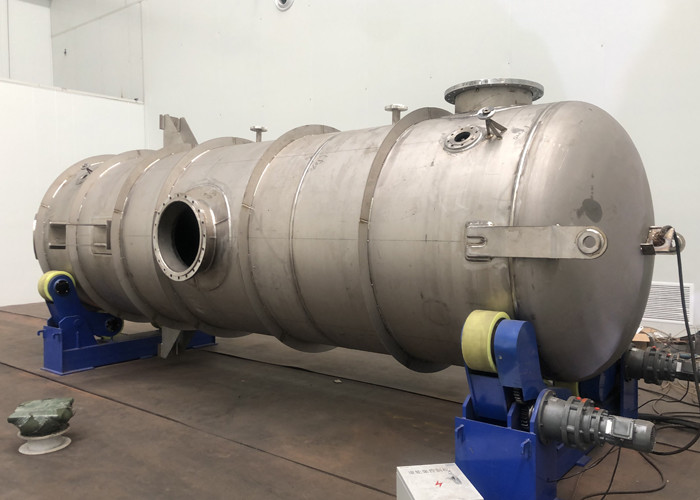

Evaporatore con pellicola discendente di vuoto della MVR per trattamento delle acque reflue, trattamento di prodotti chimici
Evaporatore con pellicola discendente tubolare della MVR
Principio e caratteristiche di funzionamento:
Dopo il preriscaldamento dal preriscaldatore, il materiale si aggiunge dal contenitore superiore di tubo dello scambiatore di calore. Il materiale si distribuisce in ogni tubo di scambio termico tramite il distributore commerciale liquido e un film liquido uniforme è formato lungo la parete interna del tubo di scambio termico. Il film liquido nel tubo è riscaldato dal vapore di riscaldamento dal lato delle coperture durante il processo di flusso discendente, bollente ed evaporante mentre scorre verso il basso. Al fondo del tubo di scambio termico, il materiale si trasforma in in liquido concentrato ed in vapore secondario. Le cadute liquide concentrate nel contenitore più basso di tubo ed il vapore secondario entra nel separatore gassoso-liquido. Nel separatore gassoso-liquido, le goccioline liquide trascinate dal vapore secondario sono rimosse e l'evaporazione secondaria pura è trasportata dal separatore al compressore. Il compressore comprime il vapore secondario e lo invia al lato delle coperture dello scambiatore di calore come vapore di riscaldamento per la fonte di calore dell'evaporatore. Il processo continuo di evaporazione è realizzato.
Le caratteristiche dell'evaporatore con pellicola discendente della MVR sono come segue
1. La soluzione entra in una forma del film in un evaporatore unidirezionale con l'alto coefficiente di trasferimento di calore;
2. Riguarda una piccola zona;
3. Per materiale sensibile al calore, può essere trasformato un materiale del passaggio, il tempo di conservazione materiale è breve e non è facile da causare il deterioramento materiale;
4. Consumo di energia basso;
5. Piccola conservazione liquida, facile realizzare pulizia automatica.
Il sistema con pellicola discendente di evaporazione della MVR è adatto a concentrazione di materiali e pre a concentrazione di cristallizzazione del sale. È adatto a materiali d'evaporazione senza particelle, non facile riportare in scala e con bassa viscosità, particolarmente per i materiali sensibili al calore.
Benefici
Consumo di energia specifico molto basso
Nessun vapore o acqua di raffreddamento richiesta
Non necessario integrare con gli evaporatori attuali
La posizione può essere scelta relativamente liberamente
Segregazione condensata eccellente
Controllo facile di capacità
Risultato nelle applicazioni multiple in Kraft e stabilimenti per la produzione di cellulosa meccanici
Consumo meccanico dell'evaporatore della MVR di ricompressione del vapore rispetto all'attrezzatura tradizionale di evaporazione calcolata evaporando acqua 1T
| Nome |
Vapore |
Electric Power |
Costo complessivo (RMB) |
| Capacità di evaporazione (kg/h) |
Consumo (t) |
Costo (RMB) |
Consumo (chilowatt) |
Costo (RMB) |
|
| Evaporatore di singolo effetto |
1,1 |
220 |
3 |
2,1 |
222,1 |
| Evaporatore di doppio effetto |
0,55 |
110 |
3 |
2,1 |
112,1 |
| Un evaporatore di tre effetti |
0,4 |
88 |
3 |
2,1 |
90,1 |
| Evaporatore della MVR |
0,02 |
4,4 |
30 |
21 |
25,4 |
Disegno di principio di funzionamento

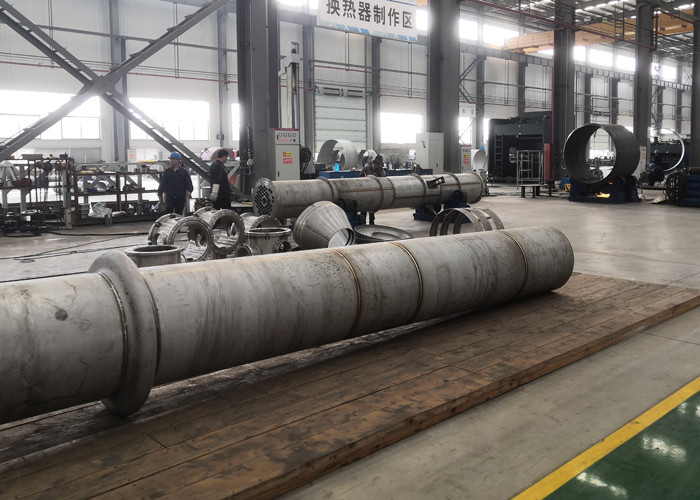

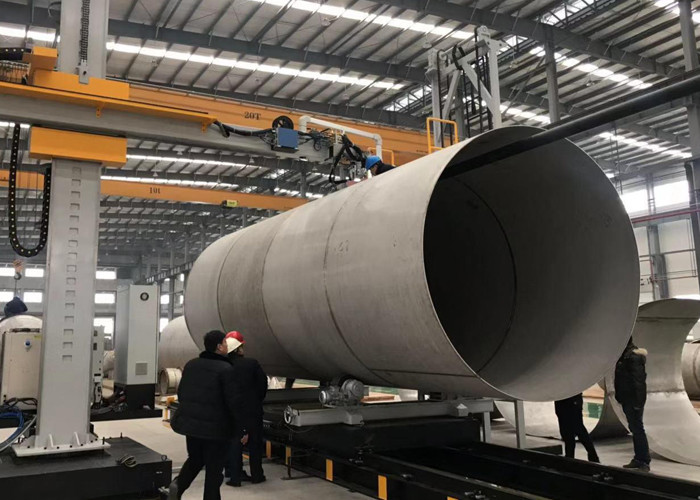

La nostri capacità & certificato di produzione
